EV ŞARJ KONNEKTÖRÜ

Çeşitli EV şarj konnektörlerini (EV şarj fişi ve şarj soketleri) anlamak, elektrikli araç sahipleri, şarj istasyonu tedarikçileri veya montajcılar ve politika yapıcılar için önemlidir; çünkü EV şarj cihazı ile elektrikli araba arasındaki, elektriğin araçtan akmasına izin veren fiziksel bağlantıdır. EV arabasına şarj cihazı. Aşağıdaki resim şu anda piyasada kullanılan elektrikli otomobil konnektörlerinin bir özetidir.

J fişi olarak da adlandırılan Tip 1 EV şarj bağlayıcı, SAE J1772 standardına göre tasarlanmıştır ve tek fazlı 120V veya 240V AC şarj için kullanılır.

Tip 2 elektrikli otomobil fişi ve şarj soketi, IEC 62196 standardına uygundur ve esas olarak hem tek fazlı (240V) hem de üç fazlı (480V) AC şarj için kullanılır.

GB/T 20234 standart AC EV şarj konektörü, Tip 2 tasarımına benzer ancak tam olarak aynı olmayan 7 deliğe sahiptir.

Kombine Şarj Sistemi (CCS):

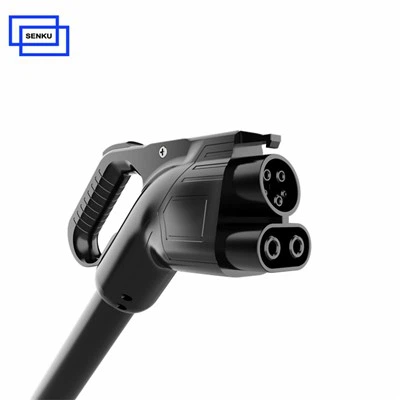

CCS, Combo 1 ve Combo 2 konnektörlü elektrikli araçların 60 kW veya 600 kW'a kadar şarj edilmesini destekler. Sistem, EV giriş şarj soketini mevcut AC ve iletişim kontaklarının altına iki ek DC kontağıyla genişletir.

GB/T 20234 DC konektörü Çin tarafından tasarlanmıştır; bu konektör, AC konektöründen tamamen farklı bir 9-delik tasarımına sahiptir. 80A'dan 500A'ya kadar DC hızlı şarjı destekler.

CHAdeMO, beş büyük Japon otomobil üreticisinin de dahil olduğu aynı adı taşıyan bir birlik tarafından küresel bir endüstri standardı olarak önerilmiştir; orijinal CHAdeMO 1.0 standardı, 500V'de 62,5 kW'a kadar güç sağlayabilir ve Özel bir CHAdeMO konektörü kullanılarak 125A doğru akım. Güncellenen CHAdeMO 2.0 spesifikasyonu, 1000V doğru akımda (DC) 400 kW'a kadar destekler.

Kuzey Amerika Şarj Standardı - SAE J3400 EV şarj fişleri ve soketleri olarak da adlandırılan NASC EV şarj fişleri ve soketleri, hem AC hem de DC şarj için aynı konektör tasarımını kullanır. Tesla arabalarında bulunabilirler. Şu anda bu standart Tesla tarafından dünyaya açılmış, şarj ağı operatörleri ve otomobil üreticileri bu tasarımı benimsemeye davet edilmişti.

Özetle, şarj konnektörlerinin boyutları, tasarımı ve uyumluluğu, elektrikli aracın markasına ve modeline göre farklılık gösterir. Farklı elektrikli araçlar, farklı tipte şarj konnektörleri gerektirir, bu da güvenli ve verimli bir şarj sağlamak için uygun konnektörün seçilmesini zorunlu kılar. işlem.

Senku EV Şarj Konektörünün Özellikleri Nelerdir?

Malzeme seçiminde hassasiyet, kaliteye daha fazla önem verilmesini sağlar; iyi hammaddeler, yüksek kaliteli ürünler üretmenin temelini oluşturur. Sıkı üretim süreçleri, her operasyonel adımın iş standartlarını ve gerekliliklerini karşılamasını sağlar. Kapsamlı ürün kalitesi kontrol ekipmanı ve prosedürleri, her konektörün elektriksel performansının sevkiyattan önce sağlam olmasını sağlar.



EV fişi, darbelere, hava koşullarına ve sıcaklık değişikliklerine dayanıklı, daha uzun bir kullanım ömrü sağlayan dayanıklı PC malzemesinden yapılmıştır. UL{{0}}V0 alev geciktirme standartlarını karşılar ve sağlamlık ve güvenlik için tek parça, enjeksiyonla kalıplanmış bir kabuğa sahiptir.



Sıradan plastikte sertlik, dayanıklılık ve UV direnci yoktur; bu da çatlaklara ve zayıf alev geciktiriciliğe yol açarak yangın tehlikesi oluşturabilir. Ayrıca iki parçalı tasarım su geçirmezlik performansını azaltır.



EV şarj konnektörünün terminali H62 bakır pirinçten yapılmış ve 3 mm gümüş katmanla kaplanmış olup, düşük temas direnci ve etkili akım iletimi sağlar. Uzun süreli şarj sırasında bile terminaller kararmaz veya eskimez.



Düzensiz gümüş kaplamalı sıradan bakır pirinç, terminal mukavemetini azaltarak deformasyona, kırılmaya, zayıf iletkenliğe ve gevşek bağlantılar ve aşırı ısınma gibi potansiyel sorunlara yol açar.



%99,99 saf bakır çekirdek, düşük direnç ve yüksek iletkenlik sunarak şarj sırasında kablo kaybını ve ısıyı en aza indirir. TPU dış ceket ROHS ve REACH standartlarını karşılayarak aşınmaya, hava koşullarına, UV ışınlarına ve alevlere karşı mükemmel direnç sağlar.



Zayıf bakır çekirdekler düşük iletkenliğe, yüksek dirence ve yüksek seviyede yabancı maddeye sahip olduğundan kabloların aşırı ısınmasına yatkın hale gelir. Kablonun dış kılıfı, dayanıklı olmayan ve çatlamaya yatkın geri dönüştürülmüş malzemelerden yapılmıştır.

PA66+GF30, %30 cam elyaf ilaveli PA66 plastiktir. 100 MPa'nın üzerinde bir çekme mukavemeti ve 5000 MPa'nın üzerinde bir elastik modül ile yüksek mukavemet ve sertliğe sahiptir ve kırılmadan veya deforme olmadan büyük dış kuvvetlere dayanmasına olanak tanır. Ek olarak, bu malzeme, 200 dereceyi aşan termal deformasyon sıcaklığıyla iyi bir ısı direncine sahiptir ve bu, yüksek sıcaklıktaki ortamlarda yumuşamadan fiziksel özelliklerini korumasına yardımcı olur. Malzeme aynı zamanda mükemmel aşınma direnci sergiler, sık kullanım ve temas sürtünmesi altında pürüzsüz ve sağlam bir yüzey sağlar ve kolayca aşınmaz.

Bu nedenle PA66+GF30'dan yapılan EV şarj konnektörü kabuğu, pratik kullanımda daha dayanıklı ve güvenilir olup kullanıcılara uzun vadeli istikrarlı bir deneyim sunar.

Polikarbonat (PC), mükemmel darbe direncine (sıradan camın 200 katından daha fazla) ve iyi termal deformasyon direncine sahip plastik bir malzemedir, bu da onu -45 derece sıcaklık aralığında kullanıma uygun hale getirir +140 dereceye kadar ve hatta kısa süreli kullanım için 150 derecenin üzerinde. PC'den yapılmış EV şarj konnektör kafası, dış darbelere etkili bir şekilde direnebilir ve yüksek sıcaklıktaki ortamlarda kolayca deforme olmadan yapısal stabiliteyi koruyabilir. Hava koşullarına dayanıklı PC konnektör kafası güneşe maruz kalma, yağmur veya sıcaklık değişimleri nedeniyle yaşlanmaz veya bozulmaz; bu da uzun süreli kullanım sırasında konnektörün aşınma direncini arttırır ve ürünün servis ömrünü uzatır. Daha da önemlisi, PC malzemeleri UL94-V0 alev geciktirme derecesi ile mükemmel alev geciktirici özelliklere sahiptir. Bu, PC malzemelerinin yangına maruz kaldığında hızla kendi kendine sönebileceği, yangın riskini azaltacağı ve kullanıcılara ek güvenlik koruması sağlayacağı anlamına gelir.

EV fişi ve soketinin terminal malzemesi, konnektör terminalleri için son derece uygun bir malzeme olan H62 pirinçtir. H62 pirinç, %98'in üzerinde mükemmel elektrik iletkenliğine sahip, şarj sırasında elektrik enerjisinin verimli bir şekilde aktarılmasını sağlayan ve enerji kaybını azaltan yüksek performanslı bir alaşımdır. Çinko ilavesi korozyon direncini artırarak zorlu ortamlara uzun süre maruz kalmaya uygun hale getirir. Bu özellikler, sık sık takma ve kullanma sırasında terminal bütünlüğünün ve iyi temasın korunmasına yardımcı olur, aşınmaya veya zayıf temasa daha az eğilimli hale gelir ve terminalin hizmet ömrünü büyük ölçüde uzatır.

Tüm metaller arasında gümüş en yüksek iletkenliğe ve termal iletkenliğe sahiptir, bu da temas direncini azaltmaya yardımcı olur. Bu nedenle, şarj istasyonu fişinin ve elektrikli araç şarj soketinin gümüş kaplama işleminden sonra gümüş kaplama, terminal yüzeyinde oldukça iletken ve termal olarak iletken bir koruyucu tabaka oluşturur. Bu, akım geçtiğinde direnci ve enerji kaybını etkili bir şekilde azaltır. Aynı zamanda bu işlem, terminalin termal iletkenliğini artırarak ısının hızlı bir şekilde dağıtılmasına ve yüksek akım koşullarında aşırı ısınmanın önlenmesine yardımcı olarak güvenliği artırır. Özellikle yüksek akımlara dayanması gereken konektörler için zayıf iletkenlik, bağlantı yerinde hızlı sıcaklık artışlarına neden olabilir ve potansiyel olarak konektöre zarar verebilir. Gümüş kaplama, konektörün stabilitesini ve güvenliğini sağlayarak bu tür sorunların önlenmesine yardımcı olabilir.

Ayrıca gümüş kaplama, terminallerin lehimleme performansını önemli ölçüde artırır. Gümüşün kimyasal özellikleri, lehimleme sırasında lehimle daha iyi bağlanmayı sağlayarak güçlü ve düşük dirençli bir bağlantı oluşturur. Bu sadece lehimleme kalitesini arttırmakla kalmaz, aynı zamanda lehim bağlantısının stabilitesini ve dayanıklılığını da arttırır.

Yüksek hassasiyetli oksijensiz saf bakır tel çekirdeği çok düşük dirence sahiptir, bu da akımın geçmesini kolaylaştırır, kablo kayıplarını etkili bir şekilde azaltır ve güç aktarım verimliliğini artırır

Kablo kılıfı malzemesi çevre dostudur ve iyi aşınma direncine, hava koşullarına dayanıklılığa, UV direncine ve iyi alev geciktiriciliğe sahiptir.

Takma ve çıkarma ömrü, bir konektörün gerçek kullanım sırasında tekrarlanan takma ve çıkarmaya dayanma sayısını ifade eder. Uzun süreli kullanımda konektörün stabilitesi ve performansı ile doğrudan ilgilidir. Fişin ömrü kısaysa, konnektörde zayıf temas, gevşeklik ve hatta tekrarlanan kullanımdan sonra hasar meydana gelebilir ve bu durum cihazın normal çalışmasını etkileyebilir. Aksine, fiş ömrünün daha uzun olması, konektörün daha iyi yapısal sağlamlığa ve dayanıklılığa sahip olduğunu ve sık kullanımda iyi bağlantı etkisini koruyabildiğini gösterir. 10000+ hizmet süresi boyunca tüm Senku EV şarj konnektörü türleri.

Fabrikamız, her EV şarj konektörünün müşteri beklentilerini karşıladığından emin olmak için sıkı kalite kontrol önlemleri uygulamaktadır.

En profesyonel ev şarj konektörü üreticilerinden ve tedarikçilerinden biri olarak, kaliteli ürünler ve iyi fiyatla öne çıkıyoruz. Lütfen fabrikamızdan satılık ev şarj konnektörünü satın aldığınızdan emin olun.
